Sistema ta 'twaħħil u konnessjoni ta' konkrit precast veloċi u konvenjenti

1. Introduzzjoni tal-prodott

Is-sistema ta 'twaħħil tal-GME tikkonsisti f'sistema ta' konnessjoni tal-ħajt u l-ħajt u sistema ta 'twaħħil ta' slot u sokit fiss.

Fast and convenient precast concrete fixing and connection system

Is-sistema ta 'konnessjoni fissa-inkorporata GME tikkonsisti f'varjetà ta' tubi ċatti inkorporati u aċċessorji relatati. Din hija sistema sigura, sempliċi u effettiva ħafna biex tgħaqqad membri tal-konkrit prefabbrikat. It-tubi ċatti kollha huma magħmula minn tubi ta 'kwalità għolja u l-prodotti kollha huma mmarkati bi speċifikazzjonijiet. Għal kull lott ta 'GME, it-tubi ċatti tagħna huma spezzjonati kif meħtieġ u t-tolleranzi u d-devjazzjonijiet possibbli huma kkontrollati. Tubi ċatti tal-GME jistgħu jiġu ddisinjati skont rekwiżiti speċjali biex jipproduċu profili ta 'tul differenti. GME Il-prodotti kollha huma bbażati fuq DIN EN ISO 9001 -2008 għall-kontroll intern tal-kwalità.

Kaxxa loop

Mudell fiss, meta s-sit ikun lest, jista 'jiġbed il-linja tat-tiwi flessibbli u jgħaqqad, ħabel tal-wajer tal-azzar galvanizzat ta' saħħa għolja, kaxxa tal-azzar galvanizzat.

Sistema ta 'konnessjoni ħajt għal ħajt

Il-kaxxa tal-konnessjoni tal-ħabel tal-wajer GME hija soluzzjoni sempliċi u effettiva biex tgħaqqad partijiet prefabbrikati tal-konkrit. Il-bokkla ta 'konnessjoni hija magħmula minn wajer ta' l-azzar b'saħħa għolja u protetta minn kaxxa galvanizzata u tejp. Il-kaxxa hija faċli biex tinstalla fil-formwork tal-membru tal-konkrit. Qabel ma tferra l-konkrit, il-ħabel tal-wajer jinġibed 'il barra mill-kaxxa biex jifforma konnessjoni ta' żewġ pannelli tal-ħajt biswit, prinċipalment għal ħitan imqassijiet li jikkoinċidu b'żewġ naħat, ħitan solidi, u pannelli tal-ħajt ta 'insulazzjoni sandwich. stenna.

Sokit li jiffissa

1. It-tubi ċatti kollha għandhom jiġu installati skont il-linji gwida tal-użu sikur.

2. It-tubi ċatti kollha huma għal użu temporanju biss u ma jistgħux jintużaw għal skopijiet ta 'rbit permanenti.

3. It-tubu ċatt ma jistax jintuża ripetutament (bħal operazzjonijiet ripetuti ta 'rfigħ u tqegħid matul il-proċess ta' inkorporazzjoni fiss, u mhux meqjus li jintuża ripetutament)

4. Kundizzjonijiet li ma jistgħux jintużaw, bħal installazzjoni mhux korretta, jew ħsara lill-partijiet, korrużjoni, deformazzjoni viżibbli, eċċ.

2.Parametru tal-Prodott (speċifikazzjoni)

Loop KAXXA

Tip	Daqs						Kulur tal-bokkla tal-plastik
Tip	a	b	i	d	L	SL
GME-S-80	20	50	160	3	212	80	Iswed
GME-S-100	20	50	160	3	212	100	Abjad
GME-S-120	20	50	160	3	212	120	Iswed

Konnettur doppju

Tip	Daqs (mm)						Kulur tal-bokkla tal-plastik
Tip	b	i	a	d	L	SL
GPS-D-80	80	220	25	3	212	80	Iswed
GPS-D-100	80	220	25	3	212	100	Iswed
GPS-D-120	80	220	25	3	212	120	Iswed

Slott fiss

Daqs	Iġbed forza	Daqs standard (mm0				bolt ta 'nchor
Daqs	KG	Tul regolari				bolt ta 'nchor
40/22	250	100	150	300	3000	I-forma/Rivet
50/30	400	100	150	300	3000	I-forma/Rivet
52/34	800	100	150	300	3000	I-forma/Rivet
55/42	800	100	150	300	3000	I-forma/Rivet
72/48	1000	100	150	300	3000	I-forma/Rivet

Socket fiss

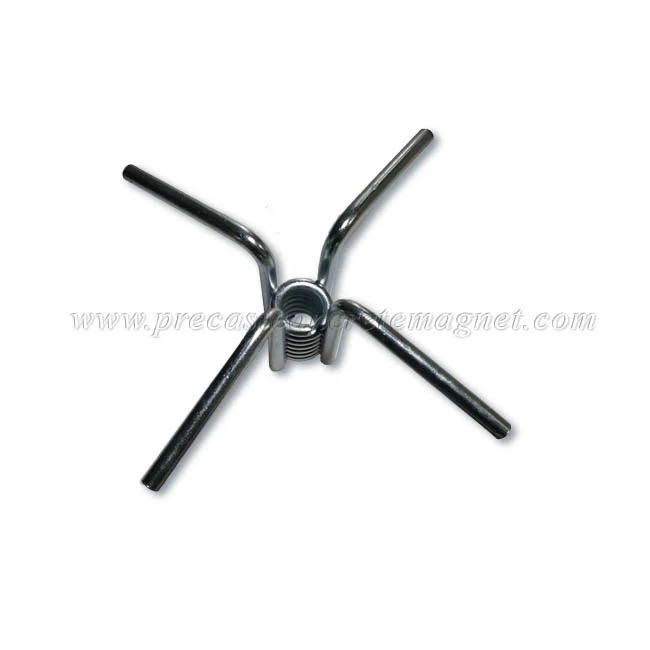

Sicket fiss jinkludu Socket li jiffissa, Socket li jiffissa b'Pin Salib, Socket li jiffissa bi pjanċa tad-dwiefer, Kavilja li jiffissa b'tarf immewweġ, Socket li jiffissa bi pjanċa tad-dwiefer u Pin trasversali, Socket li jiffissa b'tarf mgħawweġ, Socket li jiffissa b'tarf immewġin, Socket li jiffissa b'tarf immewġin u Pjanċa tad-dwiefer. Hawn huma ż-żewġ tipi l-aktar komuni ta 'pajpijiet stazzjonarji. Jekk għandek tipi oħra ta 'mudelli, jekk jogħġbok ikkuntattja l-bejgħ.

It-twaħħil tas-Socket b'Tmiem Bended

	Daqs	Iġbed	Speċifikazzjoni (mm)
	Daqs	（Kg）	Tul	Tul tal-liwja
	M8	250	50	20
	M10	400	60	25
	M12	400	45	25
	M12	600	70	30
	M16	700	60	30
	M16	1000	100	35
	M20	800	70	30
	M20	1250	100	35
	M24	1600	80	35
Fattur tas-sigurtà 3:1
Stainless steel SS304, SS316 jistgħu wkoll jiġu personalizzati skond il-ħtiġiet

GME shrink tubu ċatt b'cross bar jittrasmetti s-saħħa għall-konkrit minflok rinforz addizzjonaliSocket li jiffissa b'Salib Pin

	Daqs	Iġbed	Speċifikazzjoni (mm)
	Daqs	(kg)	Tul tal-liwja
	M8	250	50
	M10	450	60
	M12	500	60
	M16	1000	100
	M20	1250	100
	M24	1600	120
Fattur tas-sigurtà 3:1
Stainless steel SS304, SS316 jistgħu wkoll jiġu personalizzati skond il-ħtiġiet

3.Il-karatteristika u l-applikazzjoni tal-prodott

Kaxxa tal-linja tal-konnettur

Il-kaxxa tal-konnessjoni tal-ħabel tal-wajer GME hija soluzzjoni sempliċi u effiċjenti biex tgħaqqad membri tal-konkrit. Il-bokkli tal-konnessjoni u l-konnessjoni huma magħmula minn ħabel tal-wajer ta 'l-azzar ta' saħħa għolja u protetti minn kaxxi u tejp galvanizzati. Il-kaxxa hija faċli biex tinstalla fil-formwork tal-membru tal-konkrit. Qabel ma jitferra l-konkrit, il-ħabel tal-wajer jinġibed 'il barra mill-kaxxa biex jiffurmaw il-konnessjoni ta' żewġ pjanċi tal-ħajt biswit, prinċipalment użati għal ħitan imqassijiet li jikkoinċidu b'żewġ naħat, ħitan solidi, pannelli tal-ħajt ta 'insulazzjoni sandwich. Stenna.

Hot rolled mitfugħa fil-kanal

Il-kanali rrumblati bis-sħana b'ankri tal-bolt swaged jew ankri wweldjati huma l-iffissar tal-idea għal installazzjoni faċli u aġġustabbli għal kull tip ta 'komponenti.

Il-konnessjoni fil magħmula mingħajr ħsara tal-konkrit jew rinforz.Socket tat-twaħħil b'Tmiem Bended

APPLIKAZZJONI

Is-sokit tat-twaħħil b'tarf mgħawweġ jintużaw għall-iffissar ta 'Pc-precast-concreat ta' piż ħafif, faċli biex tużah tikkawża l-ebda bar ta 'rinfurzar meħtieġ

MATERJAL

Tubu ta 'preċiżjoni mingħajr saldatura, galvanizzat, Stainless steel disponibbli fuq talba.

DATA TEKNIKA

Dimensjonijiet u tagħbijiet tax-xogħol bla periklu fuq PC tal-konkrit precast.

4.Kwalifiki tal-prodott
